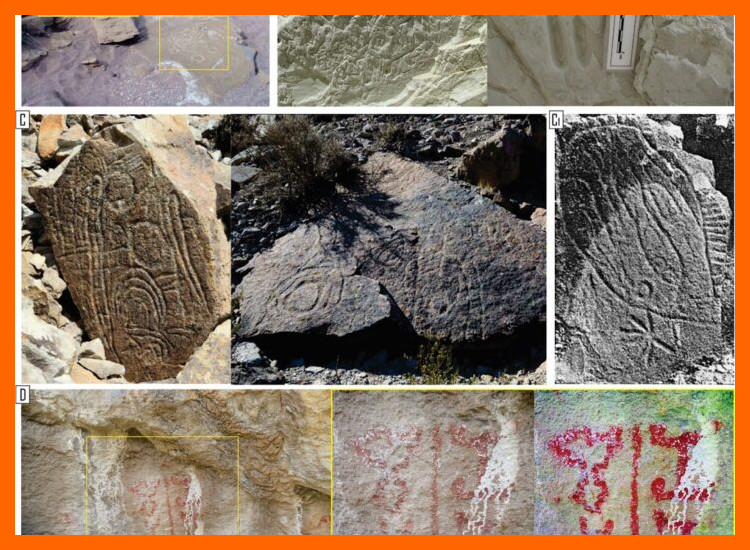

La aplicación de fotogrametría para el registro de arte rupestre en cuevas

La documentación del patrimonio pictórico prehistórico enfrenta el reto permanente de preservar un legado frágil, a menudo situado en entornos de difícil acceso. Frente a los métodos tradicionales de registro, surge una tecnología que ofrece una precisión y versatilidad sin precedentes. representa un cambio de paradigma, permitiendo la creación de modelos digitales tridimensionales de extraordinario detalle. Esta técnica no solo captura la morfología de las paredes y los trazos pictóricos con fidelidad milimétrica, sino que genera un archivo digital permanente, una herramienta invaluable para la investigación, conservación y divulgación de estos testimonios únicos de la humanidad.

Fotogrametría en la oscuridad: revolucionando la documentación del arte parietal

La fotogrametría se ha consolidado como una herramienta fundamental en la arqueología moderna, y su aplicación en contextos de arte rupestre en cuevas representa un avance metodológico sin precedentes. Esta técnica, que permite generar modelos tridimensionales precisos a partir de conjuntos de fotografías superpuestas, supera las limitaciones de los métodos de registro tradicionales (calcos, dibujos y fotografía plana) al capturar la geometría real, la textura y el contexto espacial del soporte rocoso. La aplicación de fotogrametría para el registro de arte rupestre en cuevas no solo archiva de manera exhaustiva un patrimonio frágil y amenazado, sino que también abre nuevas vías para el análisis científico, la monitorización del estado de conservación y la divulgación virtual, todo ello con una intervención mínima y no invasiva en estos entornos sensibles.

1. Principios técnicos y metodología de trabajo en entornos cavernarios

La fotogrametría aplicada en cuevas se basa en los mismos principios que en otros contextos, pero adaptándose a desafíos específicos: ausencia de luz natural, espacios confinados, humedad y superficies complejas. La metodología implica una planificación minuciosa de la toma de fotografías, utilizando equipos de iluminación artificial difusa y trípodes especializados para garantizar una cobertura completa y uniforme sin sombras marcadas. Se toman cientos o miles de imágenes con un solapamiento superior al 70-80%, que luego son procesadas mediante software especializado (como Agisoft Metashape o RealityCapture) para alinearlas, construir una nube de puntos densa, un modelo de malla poligonal y, finalmente, una textura fotorrealista. Este proceso da como resultado un modelo 3D métricamente preciso que es una réplica digital del panel o de la sala completa.

2. Ventajas frente a los métodos de registro tradicionales

La aplicación de fotogrametría para el registro de arte rupestre en cuevas presenta ventajas decisivas. Mientras que los calcos físicos implican un contacto directo con la superficie (riesgo de daño) y ofrecen una interpretación subjetiva, la fotogrametría es un método no invasivo y objetivo. Documenta no solo las figuras, sino también la morfología de la pared, las superposiciones, los micro-relieves y el estado de la pátina. Además, el modelo 3D resultante es medible, escalable y manipulable en un entorno digital, permitiendo realizar mediciones de trazos, profundidades y distancias con exactitud. También facilita la creación de ortoimágenes (imágenes planas y corregidas geométricamente) que eliminan las distorsiones de perspectiva, ideales para publicaciones y análisis detallados.

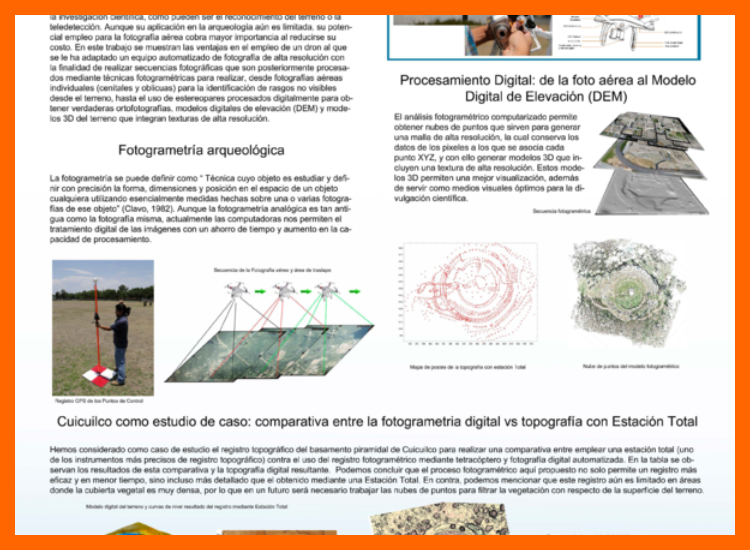

3. Aplicaciones en investigación y análisis arqueológico

Más allá de la mera documentación, los modelos fotogramétricos son potentes herramientas de investigación. Permiten aplicar filtros de luz virtual (Transformación de Reflectancia, RTI) para realzar detalles superficiales apenas perceptibles a simple vista. Los investigadores pueden estudiar la secuencia de ejecución (superposición de trazos), las técnicas de grabado o pintura, y la relación entre las figuras y la topografía natural de la cueva en un entorno digital. Asimismo, posibilitan el análisis comparativo entre diferentes paneles o cuevas, y sirven como base objetiva para el debate científico, ya que cualquier especialista puede examinar el mismo modelo de alta fidelidad desde cualquier parte del mundo.

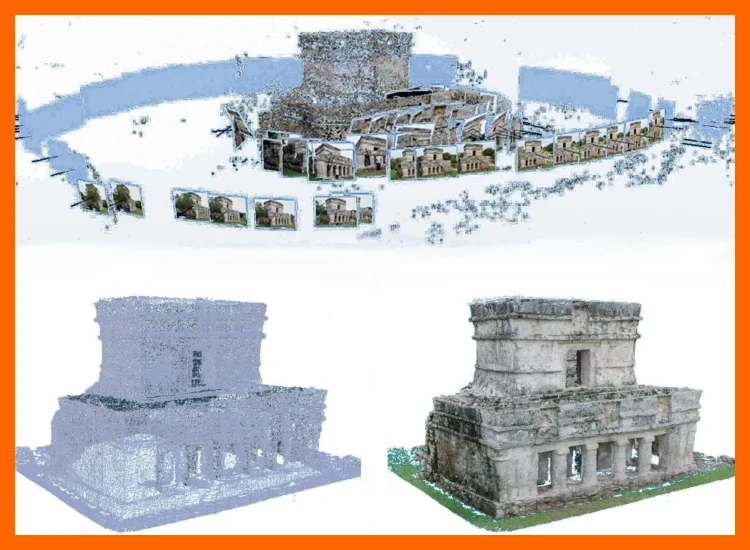

4. Conservación, monitorización y gestión del patrimonio

Los modelos 3D actúan como una línea base documental de incalculable valor para la conservación. Al archivar el estado exacto del arte en un momento dado, se permite una monitorización precisa de posibles cambios futuros causados por factores naturales o antrópicos. Comparando modelos realizados en diferentes temporalidades, se pueden detectar micro-desprendimientos, cambios en la humedad, crecimiento de biofilms o degradación de pigmentos. Esta información es crucial para diseñar estrategias de protección y gestión del sitio, priorizar intervenciones y evaluar la eficacia de las medidas de conservación implementadas.

5. Difusión y acceso virtual a espacios de acceso restringido

Una de las contribuciones más significativas es en el ámbito de la divulgación. Muchas cuevas con arte rupestre tienen un acceso severamente restringido para garantizar su preservación. La fotogrametría permite crear réplicas digitales interactivas o experiencias de realidad virtual que hacen accesible este patrimonio a la comunidad global, investigadores, estudiantes y público interesado, sin poner en riesgo el original. Estos modelos pueden integrarse en museos, sitios web educativos y plataformas digitales, fomentando la apreciación y la concienciación sobre la necesidad de proteger estos testimonios únicos de la humanidad.

Comparativa: Métodos de Registro de Arte Rupestre

Aspecto	Fotogrametría 3D	Calco Tradicional	Fotografía Planar 2D
Precisión métrica	Alta (modelo 3D escalable y medible)	Baja/Media (sujeta a interpretación y error humano)	Media (depende de la perpendicularidad y distorsión de lente)
Nivel de contacto/intervención	Mínimo (no invasivo)	Alto (contacto físico directo)	Mínimo (no invasivo)
Documentación del contexto	Completa (geometría, textura, volumen)	Limitada (solo el motivo seleccionado)	Parcial (sin información volumétrica real)
Posibilidades de análisis posterior	Múltiples (RTI, mediciones, comparativas)	Muy limitadas	Limitadas (análisis de imagen básico)
Acceso y difusión	Óptimo (modelos digitales interactivos)	Restringido (objeto físico frágil)	Medio (imágenes estáticas)

Guía detallada: La aplicación de fotogrametría para el registro de arte rupestre en cuevas

¿Cuáles son las ventajas y limitaciones específicas de la fotogrametría para documentar paneles de arte rupestre en el entorno controlado de una cueva?

La fotogrametría ofrece ventajas decisivas para documentar paneles de arte rupestre en cuevas, ya que permite generar modelos 3D métricamente precisos y de alta resolución de superficies complejas e irregulares, capturando con gran detalle la morfología del soporte y los trazos del pigmento, incluso aquellos apenas perceptibles a simple vista, de forma no invasiva y con equipamiento relativamente asequible y portátil. Sin embargo, sus limitaciones en este entorno controlado son notables: la ausencia o calidad deficiente de la luz natural exige un sistema de iluminación artificial homogéneo y constante para evitar sombras y reflejos, lo que complica la captura; la geometría a menudo restringida de las cavidades dificulta la obtención de ángulos de toma óptimos y la cobertura completa de paneles grandes o en techos; y el procesado se ve afectado por la homogeneidad cromática y textural de muchas paredes rocosas, lo que puede complicar la correlación automática de puntos y requerir intervención manual extensa.

Precisión y Detalle en la Captura de Superficies Complejas

En el contexto de La aplicación de fotogrametría para el registro de arte rupestre en cuevas, su principal fortaleza radica en la capacidad de documentar con fidelidad geométrica absoluta la superficie tridimensional irregular del panel, incluyendo concavidades, relieves y microtopografías que son esenciales para entender las técnicas de ejecución. Este nivel de detalle, que supera ampliamente al de la fotografía plana o el dibujo manual, permite realizar mediciones precisas, visualizar la obra bajo luces rasantes virtuales y crear archivos digitales permanentes para su estudio. No obstante, la precisión final depende críticamente de una captura fotográfica sistemática con solape superior al 80%, un desafío técnico en rincones estrechos o ante paneles de gran escala donde el movimiento del operador y el equipo de iluminación se ve severamente limitado.

Desafíos de la Iluminación Artificial Controlada

La necesidad de emplear iluminación artificial uniforme constituye una limitación operativa central. A diferencia de entornos exteriores, donde la luz solar (aunque variable) es abundante, en una cueva cada fotograma debe ser iluminado de manera consistente para evitar variaciones en color y brillo que corrompan el proceso de alineación de imágenes. Esto implica un minucioso diseño previo de la disposición de fuentes de luz difusa, el uso de trípodes y, frecuentemente, tiempos de exposición largos. Cualquier inconsistencia lumínica o presencia de reflejos especulares en la roca húmeda o con minerales brillantes puede generar áreas sin datos o ruido en el modelo texturizado final, comprometiendo la calidad del registro.

Procesamiento de Datos y Homogeneidad del Sustrato

La fase de procesamiento informático de las fotografías para generar el modelo 3D enfrenta obstáculos intrínsecos al soporte rocoso. Las paredes de las cuevas suelen presentar texturas y colores muy homogéneos, lo que dificulta que el software de fotogrametría encuentre puntos coincidentes suficientes entre imágenes para calcular la geometría con robustez. Este problema puede conducir a fallos de alineación o a modelos con zonas incompletas (agujeros), requiriendo una intervención manual experta durante la edición para completar la malla. La siguiente tabla contrasta los factores que optimizan o degradan el proceso:

Factor Optimizador	Factor Limitante
Uso de patrones de textura artificial (proyectores o dianas) para crear puntos de referencia.	Superficies homogéneas, monócromas o con repetición de patrones naturales.
Captura con solape muy alto (>80%) y múltiples ángulos.	Espacios confinados que impiden tomas desde distancias o perspectivas variadas.
Iluminación difusa, constante y bien distribuida.	Presencia de humedad, brillos o sombras profundas no controladas.
Uso de dianas métricas (targets) para escalar y georreferenciar con exactitud.	Dificultad para colocar y medir una red de control en paredes verticales o techos de difícil acceso.

¿Qué protocolos de captura fotográfica y configuración de equipos son óptimos para generar modelos 3D precisos de pinturas y grabados rupestres en condiciones de baja luminosidad?

Para generar modelos 3D precisos de pinturas y grabados rupestres en condiciones de baja luminosidad, se requiere un protocolo de captura meticuloso que priorice la captura de datos de calidad sin comprometer el sitio. Es fundamental utilizar un trípode robusto y un intervalómetro para eliminar toda vibración, configurando la cámara en modo manual con un ISO bajo (entre 100 y 400) para minimizar el ruido digital, una apertura media (f/8 a f/11) para una profundidad de campo óptima, y velocidades de obturación largas que permitan una exposición correcta, iluminando la escena de forma homogénea y difusa con fuentes de luz fría y de bajo consumo, como LEDs, moviéndolas entre tomas para evitar sombras duras y reflejos. El proceso de captura debe seguir un patrón sistemático de superposición (mínimo 80%) entre fotografías, tomando múltiples pasadas desde diferentes ángulos alrededor del panel, incluyendo tomas nadirales y oblicuas, y utilizando, si es posible, targets métricos o escalas para la referencia de escala y georreferenciación en el software de fotogrametría.

Configuración Avanzada de la Cámara y Equipo Especializado

La elección y configuración del equipo es crítica. Se recomienda una cámara reflex digital (DSLR) o mirrorless con un sensor de tamaño completo (full-frame) por su mejor rendimiento con poca luz, acoplada a objetivos prime luminosos (por ejemplo, 35mm o 50mm con apertura f/1.8 o f/2.8) que, aunque se utilicen cerrados a f/8, ofrecen mayor nitidez. El enfoque debe ser manual y bloqueado tras calibrarse en la superficie del arte, utilizando el histograma para verificar que no hay sub o sobreexposición que pierda texturas. La aplicación de fotogrametría para el registro de arte rupestre en cuevas se beneficia enormemente del uso de cámaras modificadas para espectro infrarrojo o ultravioleta, que pueden revelar detalles invisibles, y de barras o rieles de desplazamiento micrométrico para lograr pasadas extremadamente precisas y consistentes en espacios reducidos.

Técnicas de Iluminación Controlada en Ambientes Oscuros

En ausencia de luz natural, la iluminación artificial debe replicar condiciones uniformes y neutras. Se emplean paneles LED de alta calidad con un índice de reproducción cromática (CRI) superior a 90 y temperatura de color constante (alrededor de 5600K), difundidos mediante paraguas de trasluz, cajas de luz o difusores portátiles para suavizar la luz y evitar brillos especulares en las superficies húmedas o irregulares. La técnica de iluminación desde múltiples posiciones (iluminación multistación) es esencial: para cada posición de la cámara, la fuente de luz se desplaza en arco alrededor del motivo, tomando varias fotografías con la luz proveniente de direcciones distintas, lo que posteriormente permite al software de reconstrucción 3D calcular la geometría de la superficie a partir de las sombras y luces suaves, capturando la micro-topografía de los grabados con gran fidelidad.

Flujo de Trabajo Fotogramétrico y Procesamiento de Datos

Tras la captura, el procesamiento sigue un flujo riguroso. El software de fotogrametría (como Agisoft Metashape, RealityCapture o Meshroom) alinea las fotografías utilizando algoritmos de estructura a partir de movimiento (SfM), generando una nube de puntos densa que se convierte en una malla poligonal texturizada. Es crucial realizar una limpieza de ruido en la nube de puntos y aplicar filtros de suavizado no destructivos para eliminar artefactos sin perder resolución. La georreferenciación precisa se logra importando las coordenadas de los targets medidos con un sistema de posicionamiento total (estación total) o un escáner láser. Para la documentación analítica, la ortofoto y el modelo de elevación digital (DEM) derivados del modelo son herramientas fundamentales.

Parámetro	Configuración Recomendada	Propósito
Modo de Cámara	Completamente Manual (M)	Control total sobre exposición y profundidad de campo.
ISO	100-400	Minimizar el ruido digital y maximizar la relación señal/ruido.
Apertura (f/)	f/8 - f/11	Equilibrar profundidad de campo y nitidez óptima del objetivo.
Velocidad de Obturación	Según exposición (varios segundos)	Permitir entrada de luz suficiente sin introducir movimiento.
Formato de Archivo	RAW (crudo)	Preservar máxima información para procesamiento posterior.
Superposición entre Fotografías	80% - 90%	Garantizar un alineamiento robusto de las imágenes en el software.
Tipo de Iluminación	LED de alto CRI (>90) y difuso	Iluminación uniforme, neutra y sin calor para proteger el arte.

¿Cómo contribuye la fotogrametría a la conservación, estudio y divulgación del Patrimonio Cultural rupestre, más allá del registro tradicional?

La fotogrametría trasciende el registro tradicional al generar modelos tridimensionales de alta precisión que no solo documentan el estado actual del arte rupestre, sino que permiten análisis cuantitativos de la superficie, como el seguimiento de microerosiones y alteraciones, creando una línea base científica para la conservación preventiva. En el estudio, facilita la detección de detalles imperceptibles al ojo humano mediante la manipulación de la iluminación virtual y la generación de mapas de relieve, revelando trazos y superposiciones cruciales. Para la divulgación, sus productos digitales, como tour virtuales y réplicas físicas mediante impresión 3D, ofrecen accesibilidad universal sin riesgo para el sitio original, democratizando y preservando el patrimonio de forma innovadora.

Conservación Preventiva y Diagnóstico No Invasivo

La fotogrametría se erige como una herramienta fundamental para la conservación preventiva, permitiendo un diagnóstico no invasivo y exhaustivo del soporte pétreo. A través de la comparación temporal de modelos 3D de alta resolución, se pueden cuantificar cambios milimétricos, identificar grietas, desprendimientos o crecimiento de biofilms de manera objetiva. Este monitoreo sistemático genera una historia clínica digital del panel rupestre, permitiendo intervenir antes de que los daños sean irreversibles y evaluar la eficacia de tratamientos de conservación. La aplicación de fotogrametría para el registro de arte rupestre en cuevas es, por tanto, la base para estrategias de gestión proactiva.

Investigación y Análisis Científico Ampliado

Esta tecnología revoluciona la investigación al ofrecer capacidades analíticas imposibles con la fotografía plana. Los modelos 3D permiten aplicar fuentes de luz virtual desde cualquier ángulo (Transformación de Reflectancia, RTI), realzando micro-relieves y trazos de ejecución desvaídos. Se pueden realizar secciones estratigráficas virtuales para estudiar superposiciones de motivos y medir con precisión profundidades de grabado o volúmenes de pintura. Esto posibilita hipótesis sobre técnicas de fabricación, cronologías relativas y la relación espacial de los motivos con la topografía de la cueva o abrigo, enriqueciendo la interpretación cultural.

Difusión, Accesibilidad y Réplica Física

Para la divulgación, la fotogrametría rompe las barreras físicas del patrimonio. Los modelos 3D se convierten en el núcleo de experiencias inmersivas, como visitas virtuales en línea o en museos, que llegan a un público global. Además, los datos permiten crear réplicas físicas exactas mediante impresión 3D a escala, útiles para exposiciones itinerantes y tacto para personas con discapacidad visual. Esta capacidad de generar dobles digitales y físicos asegura la preservación de la información ante posibles daños y fomenta una apropiación social del patrimonio sin poner en riesgo el original.

Fase del Patrimonio	Aporte de la Fotogrametría	Producto o Resultado Clave
Documentación	Registro métrico exhaustivo y creación de un archivo digital de alta fidelidad.	Modelo 3D georreferenciado, ortofoto de precisión.
Conservación	Monitoreo de alteraciones y análisis de estabilidad del soporte.	Mapas de cambio, modelos comparativos temporales.
Investigación	Análisis de técnicas artísticas y relaciones espaciales mediante herramientas virtuales.	Modelos con RTI, mapas de curvatura, secciones transversales.
Divulgación	Creación de recursos accesibles y experiencias educativas inmersivas.	Tour virtual interactivo, réplica 3D táctil, aplicaciones de realidad aumentada.

¿En qué etapas de la investigación arqueológica sobre arte rupestre resulta más crítica la integración de modelos fotogramétricos 3D?

La integración de modelos fotogramétricos 3D es más crítica durante la fase de documentación y registro primario, donde captura de forma exhaustiva e irreversible el estado del soporte y los motivos; en la etapa de análisis y estudio, permitiendo mediciones precisas, superposiciones y el examen de relaciones espaciales y técnicas de ejecución sin contacto directo; y, finalmente, durante los procesos de monitorización y conservación, al establecer una línea base métrica para detectar alteraciones y planificar intervenciones. La aplicación de fotogrametría para el registro de arte rupestre en cuevas se convierte así en un eje metodológico fundamental.

Documentación y Registro Integral del Panel y su Contexto

Durante la fase inicial de documentación, los modelos 3D proporcionan un registro métrico y geoespacialmente referenciado de absoluta fidelidad. Este archivo digital no solo preserva los motivos rupestres con todo detalle, sino también la morfología de la pared, incluyendo fisuras, micro-relieve y concreciones, elementos esenciales para comprender la relación entre el arte y su soporte natural. Este registro exhaustivo, que constituye una base de datos objetiva e inalterable, es crucial para estudios futuros y ante cualquier eventual degradación del sitio.

Análisis y Estudio de Motivos y Técnicas de Ejecución

En la etapa analítica, el modelo 3D actúa como un laboratorio virtual. Facilita la obtención de ortomosaicos planimétricamente correctos para el dibujo arqueológico, permite realizar mediciones milimétricas de surcos y relieves, y posibilita la aplicación de transformaciones de relieve (RTI y raking light virtual) para realzar detalles imperceptibles a simple vista. Esto es vital para el estudio de la secuencia de ejecución (superposiciones), la identificación de herramientas utilizadas y la distinción entre pigmentación y alteraciones naturales de la roca.

Monitorización del Estado de Conservación y Gestión del Sitio

Para la conservación, el modelo 3D inicial sirve como referencia o línea base contra la cual comparar adquisiciones posteriores. Esta práctica, fundamental para la monitorización sistemática, permite cuantificar con precisión fenómenos de deterioro como desprendimientos, cambios de humedad, crecimiento de biofilms o pérdida de material. La tabla siguiente resume sus principales ventajas en esta fase:

Ventaja	Aplicación en Conservación
Detección objetiva de cambios	Comparación métrica entre modelos de diferentes temporalidades para identificar alteraciones.
Documentación no invasiva	Elimina la necesidad de contacto físico directo con las superficies decoradas durante las revisiones.
Planificación de intervenciones	Proporciona un modelo exacto para simular y diseñar tratamientos o medidas de protección.
Acceso virtual para investigación	Reduce la necesidad de visitas físicas al abrigo o cueva, minimizando el impacto antropogénico.

Más Información de Interes

¿Qué ventajas ofrece la fotogrametría sobre los métodos tradicionales de registro del arte rupestre?

La fotogrametría proporciona una documentación tridimensional y métrica extremadamente precisa, permitiendo crear modelos digitales que capturan la topografía de la pared y la morfología de los grabados o pinturas con un detalle sin precedentes. A diferencia de los calcos o la fotografía plana, elimina el contacto físico con el panel, preservando el frágil soporte, y genera archivos digitales que permiten realizar mediciones, análisis de superficie y visualizaciones con luz rasante virtual desde cualquier ángulo.

¿Qué equipo y preparación son necesarios para un proyecto de fotogrametría en una cueva?

El equipo básico incluye una cámara réflex digital con un objetivo adecuado, un trípode robusto y un sistema de iluminación homogénea y portátil, como focos LED. La preparación es crucial: implica diseñar una malla de toma fotográfica sistemática con solape superior al 70%, colocar balizas métricas (escalas y esferas de referencia) en la escena, y asegurar que la iluminación sea constante para evitar sombras duras y reflejos, garantizando así la textura uniforme del modelo final.

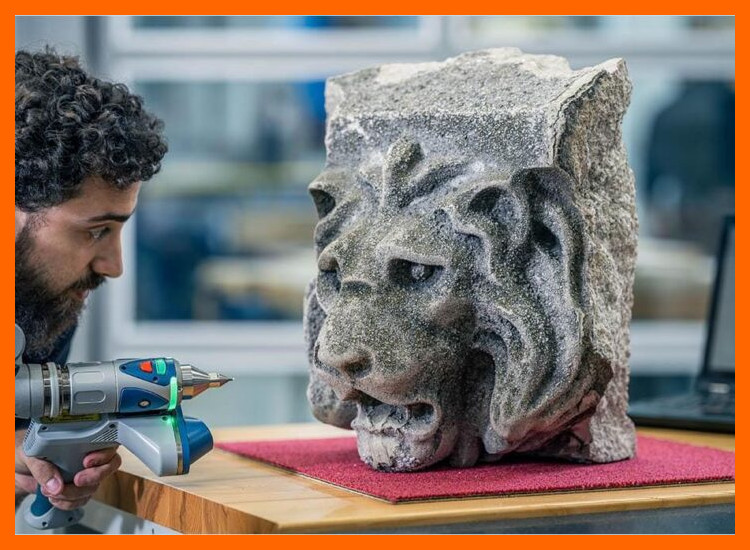

¿Cómo se procesan las fotografías para obtener un modelo 3D útil para la investigación?

Las fotografías se procesan en software especializado (como Agisoft Metashape o RealityCapture) que, mediante algoritmos de estructura a partir de movimiento (SfM), alinea las imágenes y reconstruye la geometría en una nube de puntos densa. Esta se convierte en una malla poligonal texturizada, que se escala y referencia correctamente usando las balizas. El modelo final se puede exportar para realizar ortofotografías planimétricamente exactas, modelos de elevación y análisis espaciales detallados.

¿Cuáles son los principales productos o resultados que se obtienen para el estudio del arte rupestre?

Los resultados fundamentales incluyen el modelo 3D georreferenciado de la cavidad o panel, que sirve como archivo digital permanente. A partir de él, se generan ortoimágenes de alta resolución para el dibujo arqueológico preciso, mapas de relieve que realzan los grabados superficiales, y visualizaciones con iluminación virtual que revelan detalles imperceptibles a simple vista. Estos productos facilitan el análisis tecno-tipológico, la monitorización del estado de conservación y la divulgación mediante visitas virtuales.
